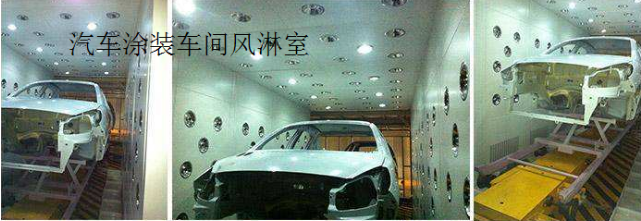

汽車涂裝車間風淋通道-貨物吹林室

汽車涂裝車間風淋通道的概念：

汽車涂裝車間風淋通道由凈化配套低噪音離心風機，將風淋通道內的空氣經預過濾器吸入后壓入靜壓室，在靜壓室內再經高效過濾器壓出,經過二級過濾后，將潔凈的空氣從箱體左右側及頂側的噴口高速噴出，將汽車表面的塵埃吹落，連同空氣一起再被風機吸入預過濾器，空氣中的塵埃將會被初，高效過濾器吸收?？諝鈩t經高效過濾器后再從噴口吹出，如此循環，以達到風淋除塵的目的。

汽車涂裝車間風淋通道的控制要求：

1、從非潔凈區進入外門打開，內門自動閉鎖，如果人員或貨物進入風淋通道，同時進到風淋中心，經過紅外探頭風機將自動工作一定時間，此時內外門均閉鎖風機停止工作后，蜂鳴響一聲內門即可打開，人員或貨物出風淋通道，內門關閉，整個過程結束。

2、從潔凈區退出內門打開，外門自動閉鎖，人員或貨物進入風淋通道，內門關閉，人員或貨物經過紅外探頭則蜂鳴響一聲外門即可打開，人員或貨物出風淋通道，外門關閉，整個過程結束。

3、風淋通道風機必須具有時間自動調節功能。

4、汽車涂裝線風淋通道自動保護功能。

當風淋通道中有一扇門或門機有故障無法閉合時，系統在經過一定時間后自動退出聯鎖功能，二門關閉后系統自動恢復聯鎖功能。

汽車涂裝車間風淋通道的功能要求：

1、吹灰系統具有自動吹凈功能，當車身進入吹凈區時自動對車身進行吹凈操作。

2、吹灰系統要形成相對密閉的空間，兩端通過空氣風幕隔斷，并且吹灰系統的長度要大于車身雪橇長度。

3、吹灰系統內部空氣循環利用，并且有過濾功能。

4、內部吹嘴方向能夠調節。

5、風壓風速應在20m/s以上。

汽車涂裝車間風淋通道的設計附加條件：

1、施工完成后不影響其它周邊設備的檢修。

2、吹灰系統設計和施工的安裝、用氣對面漆機器人噴涂無影響。

3、施工完成后不改變其它周邊設備的物流方式及控制方式

4、工位的人體工程學

5、噪音

6、允許設備產生的zui大噪音級別：85分貝 在1000HZ下。
